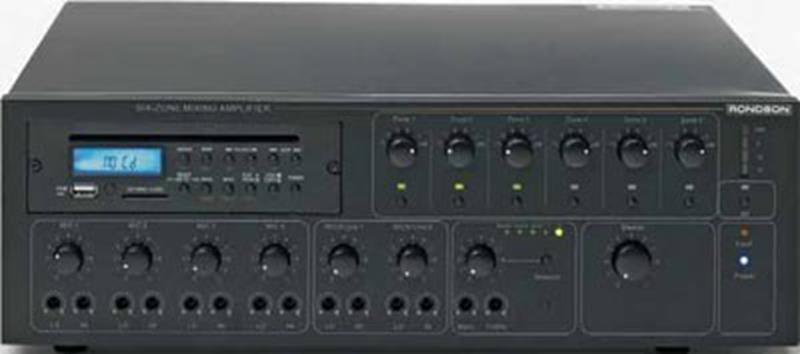

AM 240 6/6 Rondson Amplificateur Préamplificateur 240 watts (3U)
Cet amplificateur-mélangeur est disponible en 240 W.
Il comprend : – des sorties haut-parleurs en 100 V, 70 V, ainsi que 8 Ω
– 6 sorties haut-parleurs Z1-Z6 commutables et réglables en face
avant, par le pupitre micro ou la platine murale.
Ils fonctionnent sur secteur (230 V) ou DC (24 V).
Il est équipé de :
• 1 module intégré Tuner/Lecteur CD MP3 /USB/SD/MMC (CD 7)
• 6 entrées microphone XLR/JACK symétriques avec réglage individuel graves/aigus, dont 2 commutables en ligne
• Une prise RJ45 permet le branchement du micro pupitre (PA-01 sur l’entrée MIC 1 prioritaire sur les autres entrées MIC et AUX
• 3 carillons paramétrables (4 modes différents)
• 2 prises RJ45 : pour le pupitre à zones (PA-06) et pour la platine murale (PM-06)
• 3 entrées AUX avec bouton de sélection et réglage graves/aigus
• 1 entrée téléphone, message d’urgence super prioritaire
• 1 entrée et sortie pour égaliseur ou unité de puissance
• Sorties HP sur bornier BI 8Ω, HI, 70 V ou 100 Volts
• 6 sorties HP 100 V sur bornier Z1 – Z6
• Bornier de télécommande de mise sous tension
• Générateur de signal continu 20 KHz pour vérification du bon fonctionnement système et activation ampli de secours
• 1 x RJ45 sortie pour coffret relais extension 12 zones
CARACTERISTIQUES :
Type Amplificateur-préamplificateur analogique
Alimentation 115/230V AC, 50/60 Hz 24 V DC
Puissance de sortie 240 W
Consommation 720 W
Bande passante MIC : 60 – 15000 Hz ± 1/-3 dB
Musique : 50 – 20000 Hz ± 1/-3 dB
Distorsion harmonique < 1% à la puissance nominale
Entrées
MIC 1 -6 : 1,5 mV 600 ohms symétrique, XLR/RJ45 (MIC 1)
Line 1 – 2 / -20 dB 600 ohms symétrique, XLR
MIC 5/LINE 1, MIC 6 /LINE 2 commutables
AUX 1 : 500 mV, 10 Kohms asymétrique, XLR
AUX 2 – 3 : 200 mV, 10 Kohms asymétrique, RCA
POWER IN : 1 V 600 ohms asymétrique, RCA
Pupitre micro : 1 V, RJ45
Platine murale : RJ45
TEL/EMEG / 100 mV, 600 ohms symétrique
Entrée 100 V
TEL/EMER / 100V
100 V Entrée symétrique
AMP IN ext. : Entrée 100 V
Sorties
REC out : 1 V asymétrique, RCA
PRE OUT : 1 V asymétrique, RCA
Ampli externe/ XLR OUT : 1 V symétrique, XLR
MOH 0/8 ohms : 8 ohms, 1 W, asymétrique
MOH 600 ohms : 600 ohms, sortie 1 V RMS, symétrique
Sortie directe : 100 V – 70 V – 8 ohms - 0
Vers CR-12 : RJ45
Sortie Z1 – Z6 : 100 V - 0
Alimentation fantôme ON/OFF, MIC 1 – 6, 16 Vdc
Rapport Signal/Bruit MIC 1 -4 > 60 dB, TEL > 70 dB, MIC 5 – 6 > 60 dB,
LINE 1 – 2 > 75 dB, AUX 1- 3 > 75 dB
Réglages graves / aigus Graves : ± 10 dB à 100 Hz
Aigus : ± 10 dB à 10 KHz
Commandes d’entrée
RJ45 pour la platine murale (ampli paramétré sur
“ REMOTE “)
Télécommande : Bornier de télécommande pour
contact sec : 24 V DC
Court circuit pour commuter l’appareil sur ON lorsque
l’inter ON/OFF est sur OFF
Affichage
Vumètre du niveau de sortie 4 Led
Voyant d’alimentation 1 Led bleue
Voyant Remote/Source/AUX 1-5 Led verte
Voyant de zone : 1 Led verte par zone
Voyant de défaut : 1 Led jaune
Commandes de sortie Prise RJ45 pour le CR-12
Inters de paramétrage
MODE 1 ou 2 : DIP SWITCH
Signal 20 KHz : inter ON/OFF
Priorité MIC :
2 DIP SWITCHES pour 4 modes de priorité
CARILLON : 2 DIP SWITCHES pour 4 modes de
carillon
Réglage de volume MIC 1 – 6, AUX 1 – 3, MASTER : potentiomètre
Réglage de niveau Atténuation à la voie/TEL/MOH/niveau du carillon :
potentiomètres
Potentiomètres sortie
zones Att Zone 1 – 6 : potentiomètre 6 positions
Inters de sélection
Zone 1-6 : 6 boutons tactiles/All toutes zones :
bouton tactile
Télécommande/Source/AUX 1-3 : 1 bouton tactile
séquentiel
ON/OFF : inter à bascule
Températures de
fonctionnement -10° à 45° C
Dimensions (L x P x h) 430 x 385 x 133 mm
Poids 18 Kg
